Conas imthacaí próisis ultra-chruinneas a dhéanamh

Cad é meilt ultra-cruinneas?
Tá Ultra-cruinneas meilt ar chineál an ghluaiseacht beatha a bhaint amach meilt micrea de dhromchla process.The críochnú roimh meaisínithe ultra-bailchríoch go ginearálta cruinneas casadh agus meilt.

Tagraíonn go sonrach i gcoinníollacha dea-lubrication agus fuaraithe, le scríobach fíneáil-grained (whet) chun brú beag a chur ar an workpiece, agus i dtreo uainíocht ingearach workpiece tirim, rothlú ag luas áirithe den workpiece le haghaidh tapa agus gearr cómhalartach gluaiseacht ascalaithe modh próiseála críochnú.

Is próiseas meaisínithe traidisiúnta é meilt ultra-cruinneas meilt trí ascaluithe beaga ard-minicíochta de chloch whet, arb é is aidhm dó cáilíocht dromchla an phíosa oibre a fheabhsú. Úsáidtear go forleathan é i go leor tionscail mar imthacaí, gluaisteán, hiodrálaic agus aeroibrithe, go háirithe sa tionscal imthacaí. Faoi láthair, is é an príomh-phróiseas meaisínithe deiridh de dhromchla oibre istigh na n-imthacaí.

Cad é meaisínithe ultra-cruinneas imthacaí?

Is próiseas micrea-mheilt é bailchríochnú super, ar a dtugtar freisin críochnú super. I gcás imthacaí ard-chruinneas, de ghnáth is gá dromchla rollta an fháinne agus dromchla oibre an chomhlachta rollta a bheith ultra-chríochnaithe.
Tá trealamh próiseála difriúil ag meaisínithe ultra-chríochnaithe, níl na prionsabail phróiseála mar an gcéanna, chun na ceanglais chruinneas geoiméadrach, ceanglais cháilíochta dromchla a bhaint amach, is gá machnamh a dhéanamh ar an trealamh, an uirlisiú, an cloch Whetstone, an sreabhach meilt, agus fiú an próiseas meilt imthacaí codanna den stát.

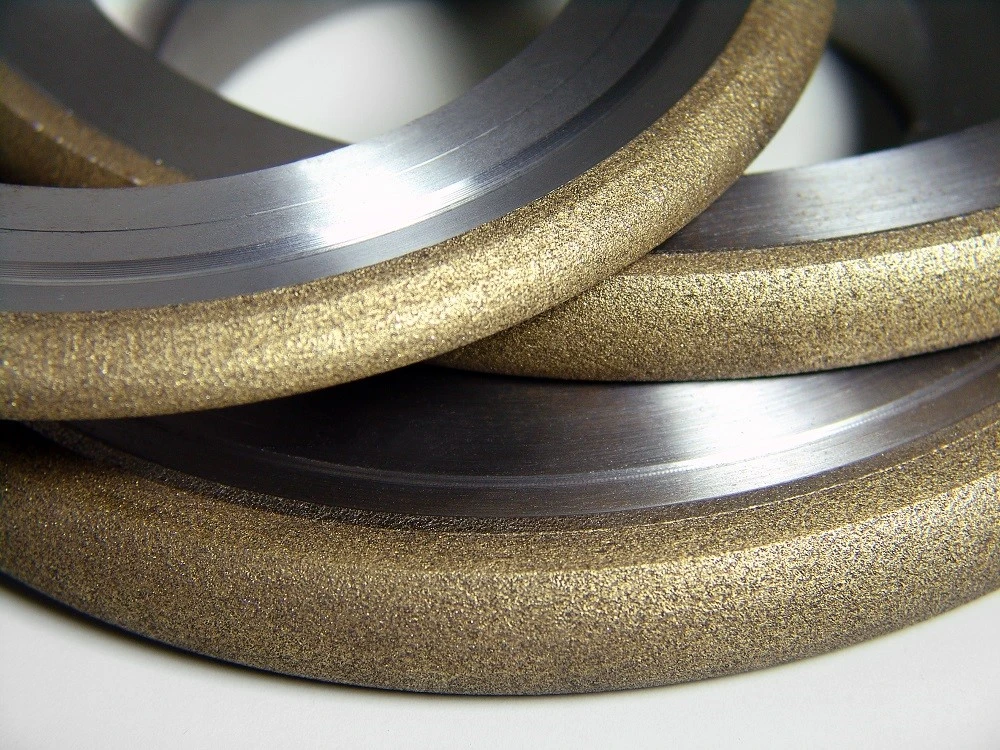

Cuireann Moresuperhard raon iomlán de rothaí meilte ar fáil le haghaidh aitheantais, OD, meilt gan lár, sárchríochnú agus rádlaithe chomh maith le huirlisí gléasta Diamond agus CBN chun fáinní imthacaí agus rothaí próifílithe a mheilt.

Cad é an ról atá ag meaisínithe ultra-cruinneas a bhfuil?

Sa phróiseas déantúsaíochta imthacaí rollta, tá próiseáil fáinne imthacaí ultra-bheachtais ag deireadh an phróisis, chun oidhreacht meilt an diall ciorclach a laghdú nó a dhíchur, cruth an earráid cainéal a dheisiú, a roughness dromchla a scagadh, feabhas a chur ar airíonna fisiceacha agus meicniúla, dromchla a laghdú. creathadh agus torann an imthacaí, feabhas a chur ar shaol seirbhíse an imthacaí, tá ról tábhachtach aige, go sonrach mar seo a leanas:
1. Is féidir leis an leibhéal ripple a laghdú go héifeachtach.
Sa phróiseas críochnú Super, d'fhonn a chinntiú go bhfuil an Whetstone ag gníomhú i gcónaí ar an buaic agus nach bhfuil i dteagmháil leis an umar, an stua an teagmhála idir an Whetstone agus an workpiece níos mó ná nó cothrom le tonnfhad na corrugations dromchla. den saotharphíosa. Ar an mbealach seo, tá brú teagmhála an bhuaic níos mó, agus baintear an buaic dronnach, rud a fhágann go laghdaítear na corrugations.
2.Feabhas a chur ar an earráid cruth groove de rásbhealach imthacaí liathróid.
Is féidir le cruinneas Super feabhas a chur go héifeachtach ar an earráid cruth groove de thart ar 30% raceway.
3. Féadann sé strus comhbhrúiteach a tháirgeadh ar an dromchla superrefined.
Sa phróiseas críochnú super, tarlaíonn an dífhoirmiúchán plaisteach fuar is mó, ionas go mbeidh an strus compressive iarmharach déanta ar dhromchla an workpiece tar éis críochnú super.

4. Is féidir leis an limistéar teagmhála de dhromchla oibre an fháinne a mhéadú.

Tar éis meilt sár-chruinneas, is féidir leis an limistéar tacaíochta teagmhála de dhromchla oibre an fháinne imthacaí a mhéadú ó 15%- 40% go 80% - 95% tar éis meilt.

Anailís ar phróiseas meaisínithe ultra-cruinneas imthacaí

Is féidir meaisínithe ultra-cruinneas a roinnt go ginearálta i dtrí chéim:

1. Gearradh

Nuair a bhíonn dromchla na cloiche whet agus buaic garbh dronnach an teagmhála dromchla rásbhealaigh, mar gheall ar an limistéar teagmhála beag, tá an fórsa ar limistéar an aonaid mór, faoi bhrú áirithe, cuirtear an whetstone faoi réir an éifeacht "gearradh droim ar ais" ar dtús. den workpiece imthacaí, ionas go mbeidh cuid den dromchla whetstone scríobach amach agus briste, ag nochtadh roinnt scríobach géar nua agus imeall. Ag an am céanna, tá buaic dhronnach dhromchla an phíosa oibre imthacaí faoi réir gearradh tapa, agus baintear an buaic dronnach agus an ciseal meath meilt ar dhromchla an phíosa oibre imthacaí trí ghníomh gearrtha agus droim ar ais. Tugtar an chéim ghearradh ar an gcéim seo, ina mbaintear an chuid is mó den liúntas miotail.

2. Céim gearrtha leath an imthacaí

De réir mar a leanann an próiseáil ar aghaidh, tá dromchla an phíosa oibre imthacaí cothrom talún de réir a chéile.

Ag an am seo, méadaíonn an limistéar teagmhála idir an Whetstone agus an dromchla workpiece, laghdaítear an brú in aghaidh an aonaid achair, laghdaítear an doimhneacht gearrtha, agus lagaíonn an cumas gearrtha.

Ag an am céanna, cuirtear bac ar na pores ar dhromchla na cloiche whet, agus tá an cloch whet i stát leathghearrtha. Tugtar an chéim leathghearrtha de chríochnú imthacaí ar an gcéim seo, ina n-éiríonn na rianta gearrtha ar dhromchla an phíosa oibre imthacaí níos éadomhain agus go bhfeictear luster níos dorcha.

3. Críochnú imthacaí
Is féidir an chéim seo a roinnt ina dhá chéim: is é ceann an t-aistriú meilt; Is é an dara ceann an meilt tar éis gearradh a stopadh.

Céim an aistrithe meilte:

cáithníní scríobach ó laghdaithe, tá imeall scríobach talamh, thosaigh ocsaíd sliseanna a leabú sa bhearna de Whetstone, púdar scríobach blocáilte phiocháin whetstone, ionas gur féidir na cáithníní scríobach a ghearradh ach lag, in éineacht easbhrúite agus snasta, ansin tá an roughness dromchla workpiece laghdaithe go tapa, tá ceangaltán ocsaíd sliseanna dubh ag dromchla na cloiche whet.

Stop a ghearradh meilt:

Nuair a bhíonn an chloch ola agus an frithchuimilt workpiece réidh, mhéadaigh an limistéar teagmhála go mór, laghdaigh an brú, níorbh fhéidir leis an scríobach dul isteach sa scannán ola agus teagmháil an phíosa oibre, nuair a bhíonn brú an scannáin ola tacaíochta dromchla agus brú na cloiche Whetstone cothrom, Tá an chloch whet ar snámh. Le linn foirmiú scannán ola, níl aon éifeacht gearrtha ag an am seo. Tá an chéim seo uathúil do ultra-críochnú.
